你知道氣動蝶閥是如何正常工作的嗎
發布時間:2020/2/7

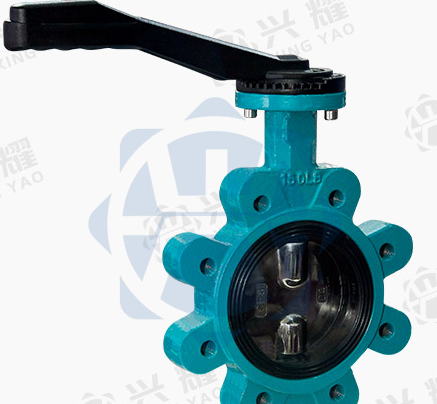

氣動蝶閥原理是經過氣動執行器吸入空氣，并將空氣緊縮，然后將緊縮空氣作為動力源，驅動閥桿帶動圓盤形的蝶板盤繞著閥桿軸線旋轉，旋轉角度為0-90°。當?shù)逵沙跏嘉恢眯D(zhuǎn)90°時，閥門即由開到關，或由關到開。
氣動蝶閥能順利運轉，關鍵就在于方面上的氣動執行器，也叫氣動頭，氣動頭靠氣缸吸入空氣為動力，帶著閥桿閥板運動。氣動執行器的工作原理（氣動蝶閥氣缸原理）AT系列氣動執行器是雙活塞齒條與齒輪轉動構造設計，分為雙作用與單作用（彈簧復位），適用于戶外或戶內各種非腐蝕性環境。
雙作用氣動執行器工作原理圖雙作用氣動頭：通氣翻開，通氣關閉。雙作用氣動執行器多見于活塞式氣缸，在失去氣源時。閥門可處于保位（FL）狀態。單作用氣動執行器工作原理圖當氣源壓力從氣進入氣缸兩活塞之間中腔時，使兩活塞別離向氣缸兩端方向挪動，迫使兩端的彈簧緊縮，兩端氣腔的空氣經過氣口。
出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針?lè)较蛐D(zhuǎn)。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向挪動，中間氣腔的空氣從氣口排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）順時針?lè)较蛐D(zhuǎn)。
